Quy trình thi công hệ thống điện mặt trời mái nhà chuẩn kỹ thuật

Trước khi tiến hành lắp đặt, CoCo Solar chuẩn bị đầy đủ các vật tư và thiết bị chính hãng, bao gồm:

• Tấm pin năng lượng mặt trời (solar panels)
• Khung giàn thép mạ kẽm và khung nhôm định hình
• Biến tần (inverter)
• Pin lưu trữ (bess) nếu có
• Tủ điện solar và thiết bị bảo vệ (cầu dao, chống sét lan truyền)
• Cáp điện DC, AC và đầu nối MC4
• Hệ thống tiếp địa đạt chuẩn
• Dụng cụ thi công chuyên dụng như khoan, máy siết, thiết bị đo lường,…

Dưới đây là quy trình thi công hệ thống điện mặt trời mái nhà đầy đủ, chuyên nghiệp và chuẩn kỹ thuật:

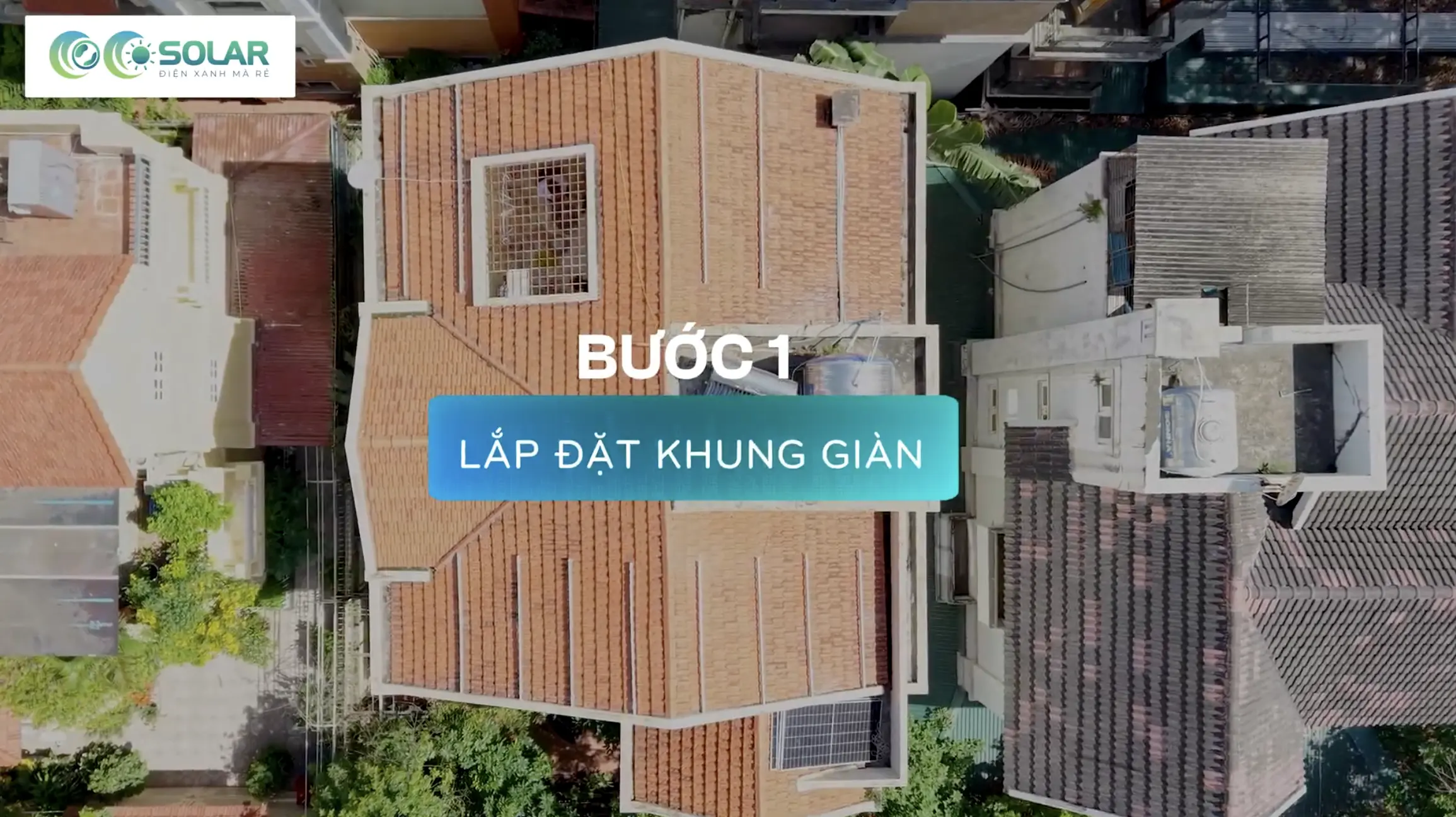

Bước 1: Lắp đặt khung giàn

• Đo đạc và đánh dấu vị trí các điểm liên kết với mái (kẹp, vít bắn, hoặc bảng mã)
• Bắt kẹp hoặc bắt chân L liên kết theo vị trí đánh dấu
• Dùng keo chống dột tại vị trí khoan mái tôn (nếu có)
• Lắp thanh rail đỡ tấm PV
• Cố định thanh rail nhôm lên các kẹp liên kết với mái
• Dùng bulong inox siết chặt, kiểm tra độ chắc chắn trước khi lắp đặt tấm PV

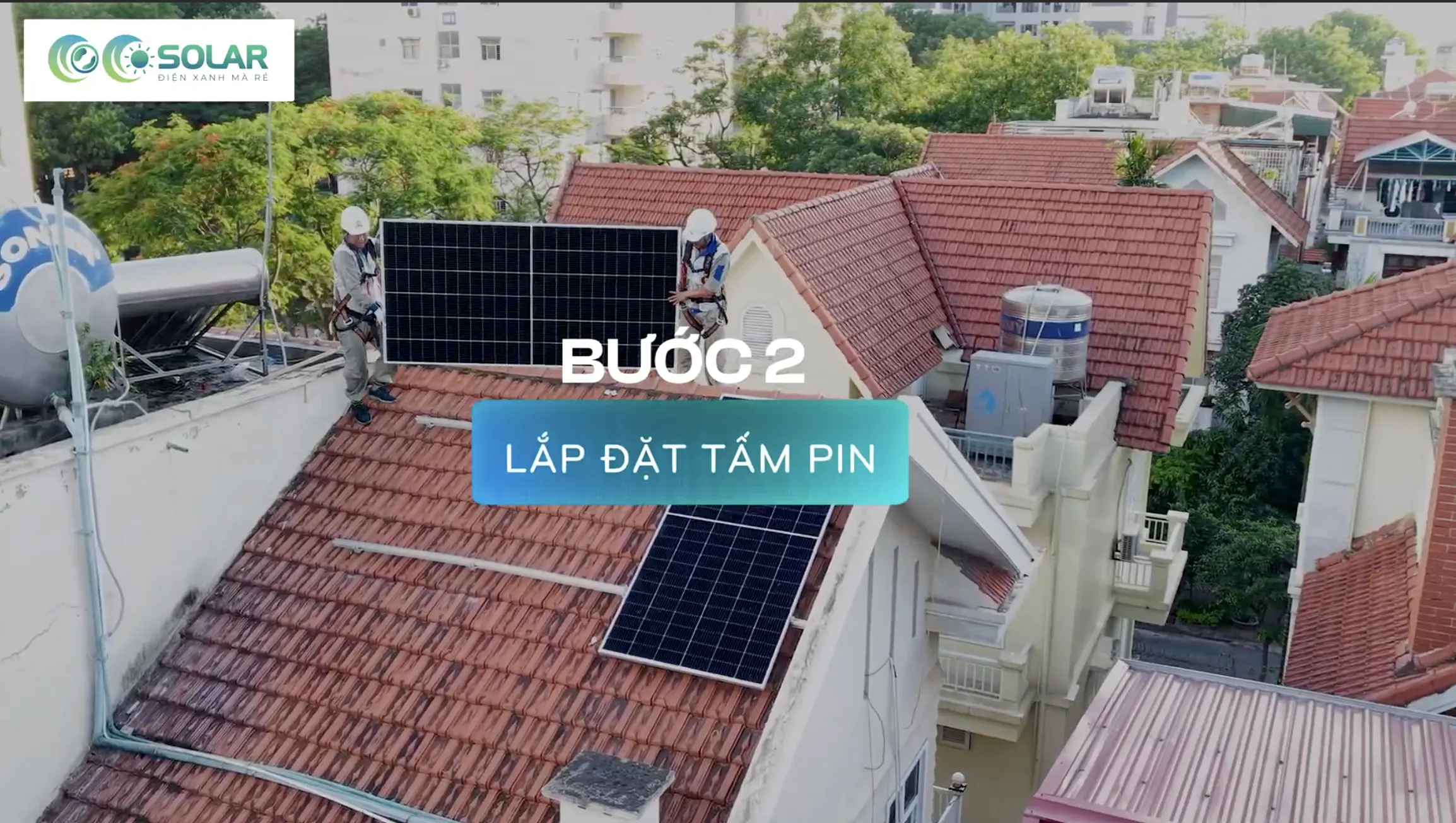

Bước 2: Lắp đặt tấm pin

• Đặt tấm pin lên thanh rail theo đúng thiết kế (hướng và độ nghiêng)
• Dùng kẹp giữa, kẹp biên để cố định tấm pin, đảm bảo không xê dịch
• Nối dây DC của các tấm pin thành chuỗi (string), kết thúc bằng connector MC4

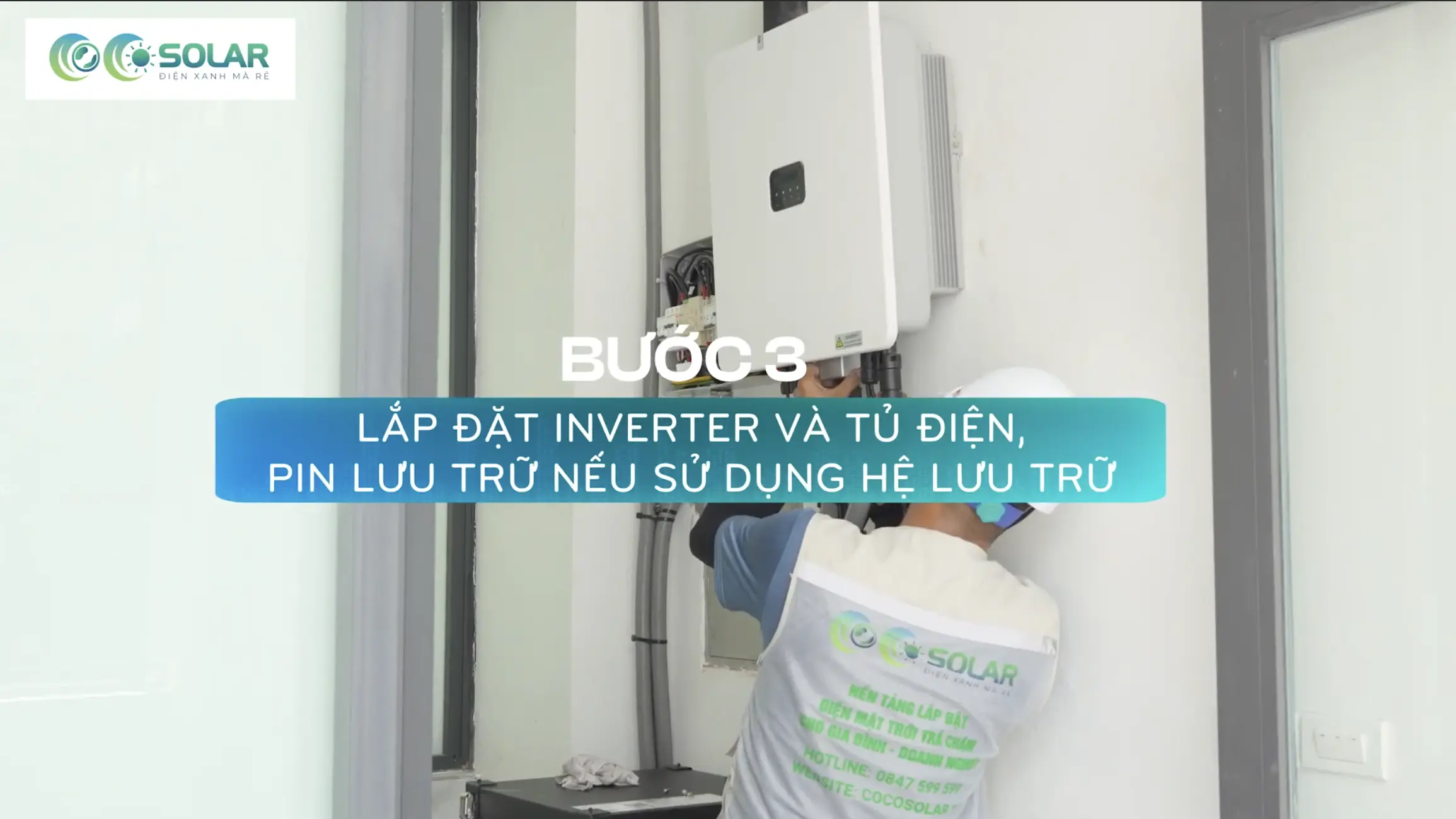

Bước 3: Lắp đặt inverter và tủ điện (BESS nếu có)

3.1 Chọn vị trí đặt inverter, tủ điện:

• Nơi khô ráo, thoáng khí, tránh ánh nắng trực tiếp
• Gần điểm đấu nối điện vào nhà

3.2 Treo inverter lên tường:

• Dùng giá đỡ chuyên dụng, siết chắc chắn
• Kết nối đầu vào DC từ tấm pin

3.3 Lắp đặt tủ điện Solar, BESS:

• Gắn tủ điện lên tường
• Cố định BESS vào khung đỡ theo thiết kế
• Đấu dây tiếp địa từ inverter, khung giàn và hệ thống chống sét

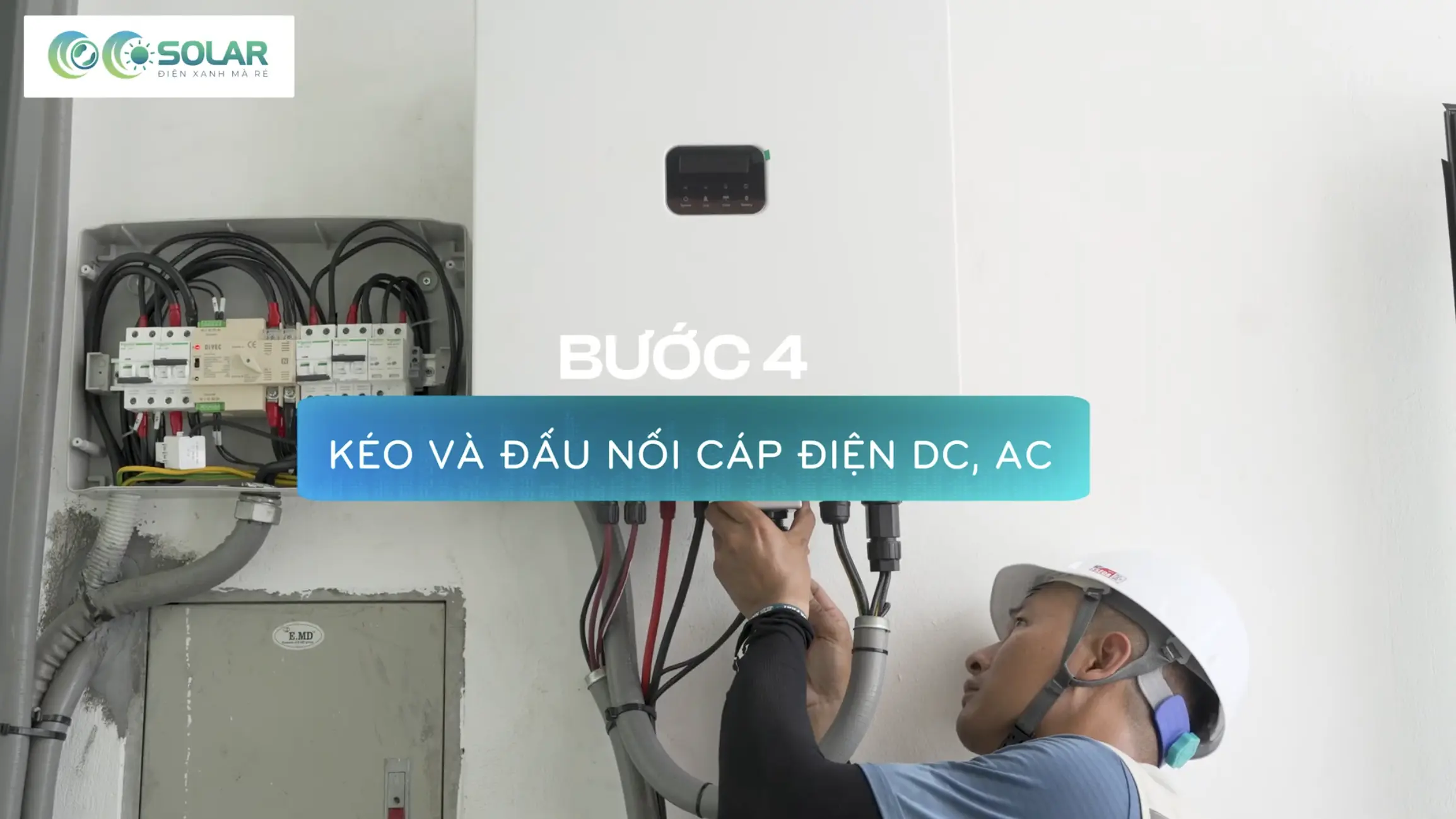

Bước 4: Kéo và đấu nối cáp điện DC, AC

• Dây DC: từ giàn pin → inverter (tuân thủ cực âm/dương)
• Dây AC: từ inverter → tủ điện Solar → hệ thống điện trong nhà (tủ tổng)
• Dây tiếp địa: nối đất toàn bộ hệ thống (khung, inverter, vỏ tủ…)
• Sử dụng ống gen bảo vệ dây điện ngoài trời

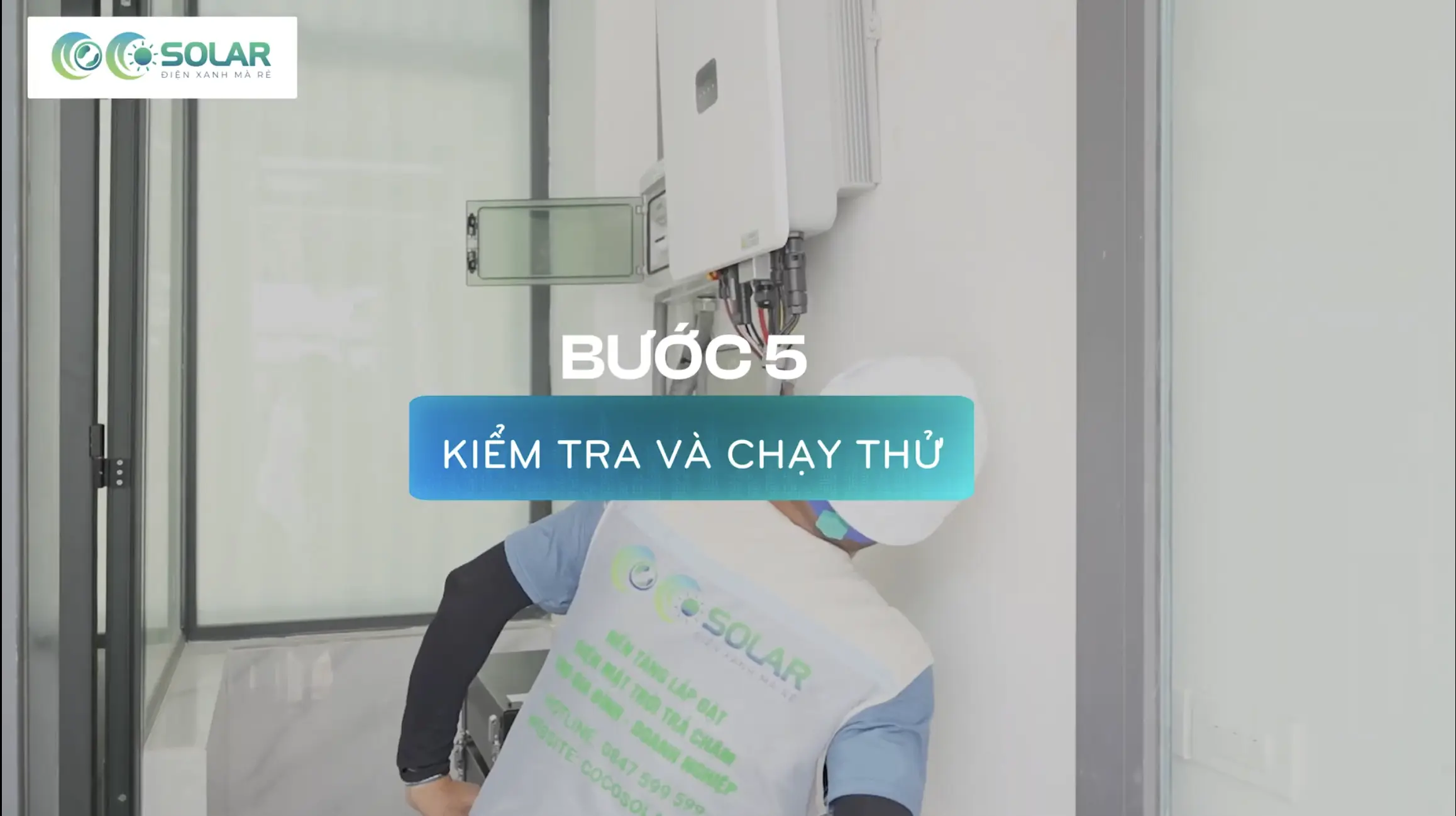

Bước 5: Kiểm tra và chạy thử

• Đo kiểm thông số DC (điện áp, dòng điện), AC (điện áp pha, tần số)
• Kiểm tra thứ tự đấu nối, các điểm tiếp xúc chắc chắn
• Khởi động inverter, quan sát quá trình hòa lưới
• Cài đặt và kết nối giám sát (Wi-Fi/ LAN)

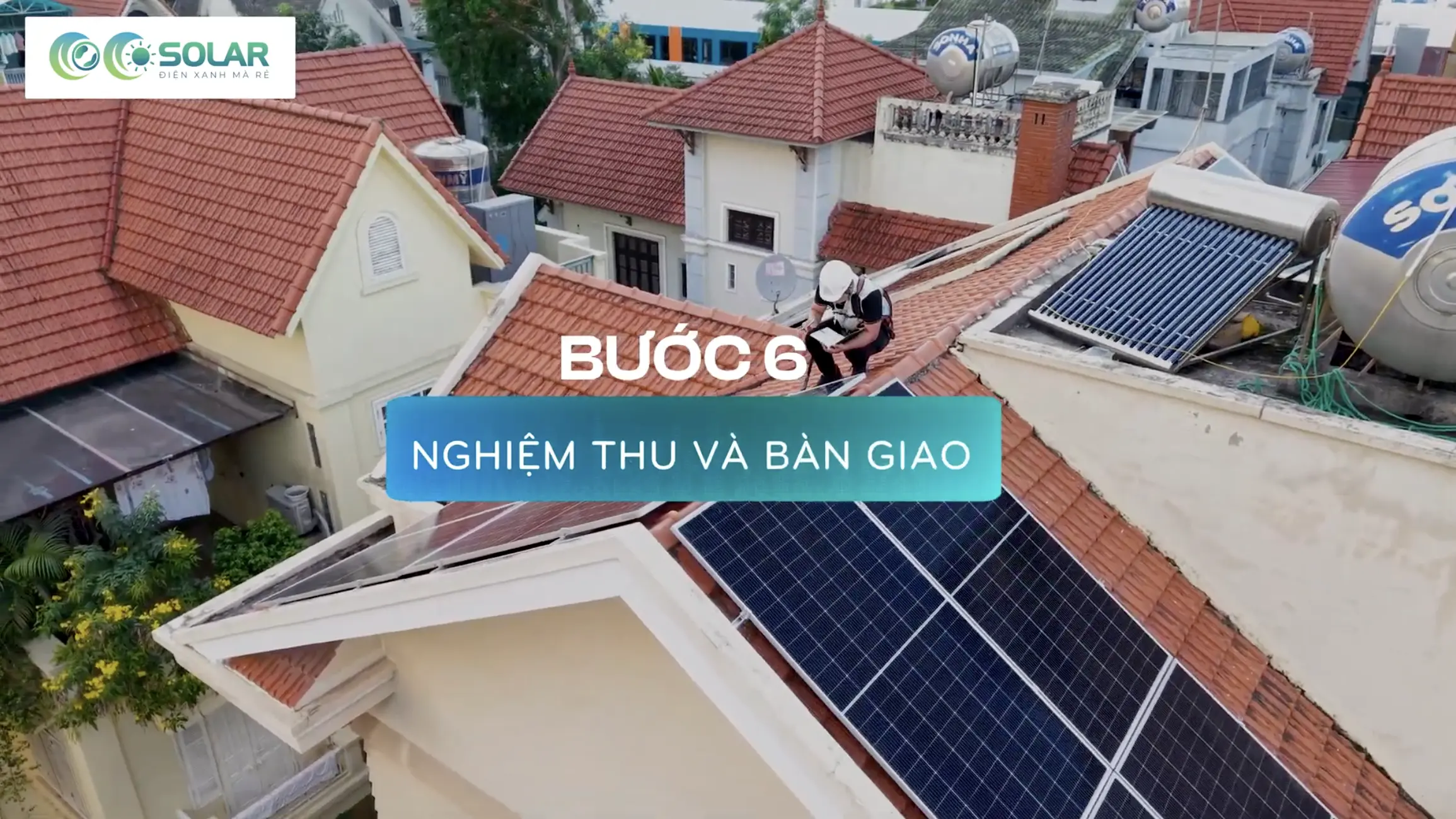

Bước 6: Nghiệm thu và bàn giao

• Vệ sinh sạch tấm pin năng lượng mặt trời sau thi công
• Lập biên bản bàn giao và nghiệm thu hệ thống
• Hướng dẫn sử dụng ứng dụng giám sát điện mặt trời
• Tư vấn lịch vệ sinh pin định kỳ 3 tháng/lần để duy trì hiệu suất hệ thống
